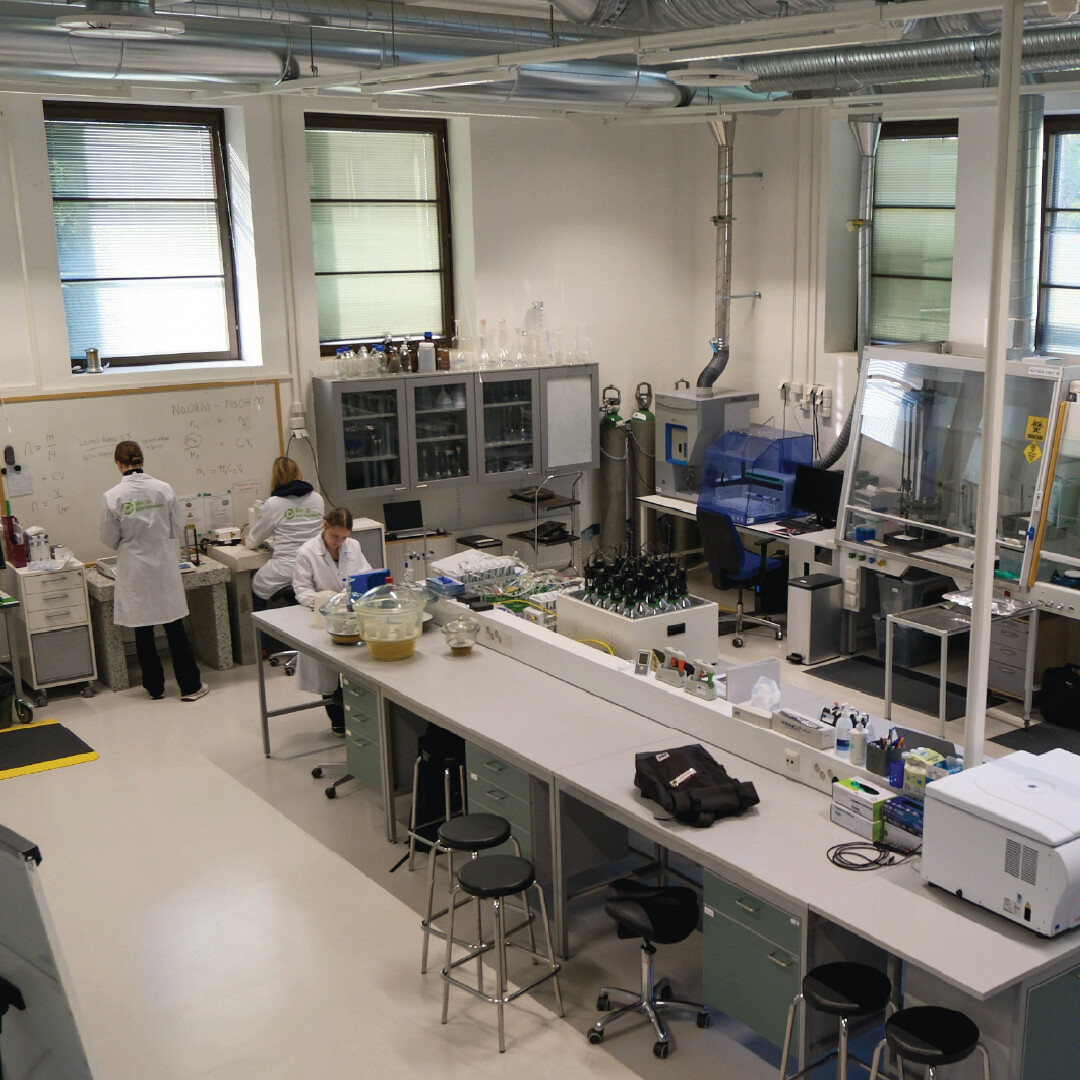

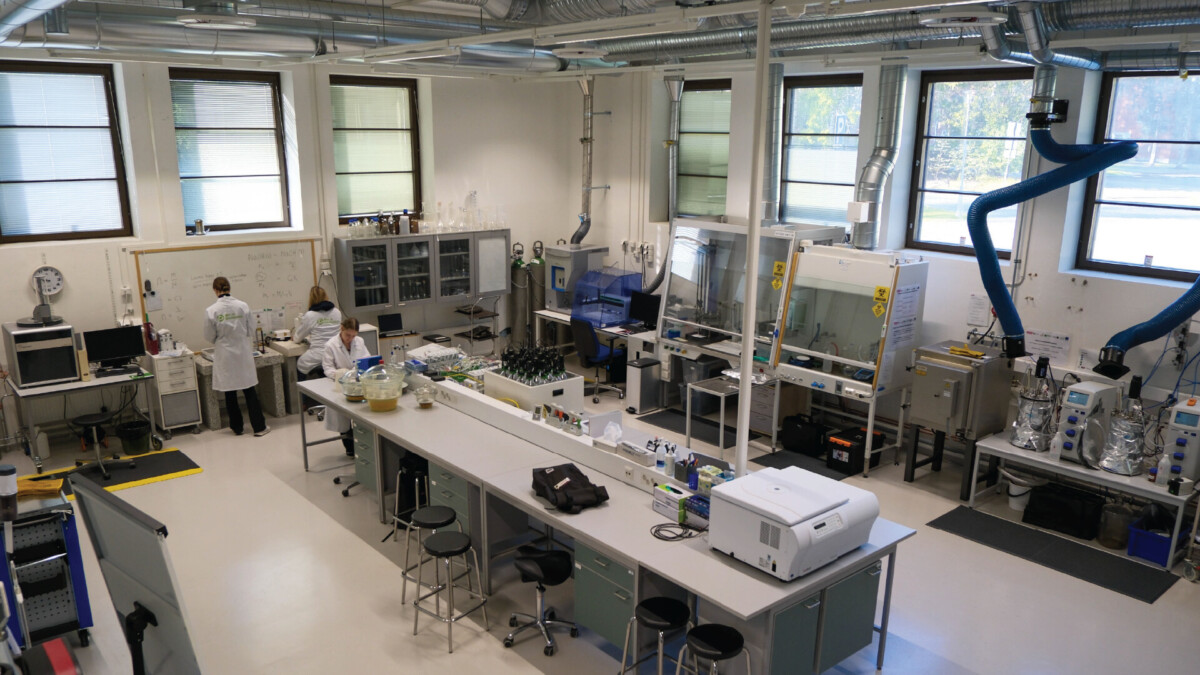

Bio- ja kiertotalouden laboratorio
Savonian bio- ja kiertotalouden laboratoriossa vauhditetaan yritysten tutkimus- ja kehitystyötä sekä edistään teollisuuden sivuvirtojen hyödyntämistä mm. kierrätyslannoitteiden ja maanparannusaineiden raaka-aineina. Käynnistysvaiheessa laboratoriossa keskitytään mikrobipohjaiseen biojalostukseen sekä kierrätyslannoitteiden ja maanparannusaineiden kehittämiseen kasvatuskokein. Laboratorio palvelee erityisesti paikallista elinkeinoelämää.
Biokaasu ja bioprosessitutkimus
Biokaasupanoskokeet BioProcessControl-laitteistolla
Biokaasupanoskokeella voidaan selvittää tutkittavan materiaalin tai materiaaliseoksen metaanintuottopotentiaali. Biokaasupanoskokeella tarkoitetaan koetta, johon ei lisätä kokeen aikana uutta syötettä, vaan koe suoritetaan loppuun saakka yhdellä ”panoksella”.
BPC-laitteistossa on 18 kpl litran vetoisia reaktoreita mekaanisilla sekoittimilla varustettuna. Reaktorit ovat sijoitettuna vesihauteeseen eli kokeet voidaan toteuttaa joko mesofiilisella (35-38 °C) tai termofiilisella lämpötila-alueella (55 °C). Reaktoreista mitataan kumulatiiviseti biokaasun kertymä sekä metaanin osuus.
Kokeet käynnistetään käyttäen bakteerisiirrosta jo toiminnassa olevasta biokaasulaitoksesta, jonka vaikutuksen osuus vähennetään tulosten laskennassa. Biokaasupanoskokeet tehdään menetelmän VDI 4630 (2016) mukaisesti.
Laitteistolla voidaan samaan tapaan määrittää myös vedyntuottopotentiaali.
BioProcessControl-laitteisto tallentaa datan tietokantaan kokonaiskaasunvirtaamana (Accumulated gas volume Nml) ajan funktiona.
Kaasunvirtaaman laitteisto tallentaa minuutin välein, joten dataa voidaan tarkastella minuutti, tunti ja päivätasolla. Kokonaisvirtaaman lisäksi data tallentuu metaanin määränä samassa yksikössä.
Data saadaan ohjelmistosta ulos excel-tiedostona ja on helposti jatkokäsiteltävissä.
Biokaasupanoskokeet 5l vetoisilla panosreaktoreilla
Biokaasupanoskokeella voidaan selvittää tutkittavan materiaalin tai materiaaliseoksen metaanintuottopotentiaali. Biokaasupanoskokeella tarkoitetaan koetta, johon ei lisätä kokeen aikana uutta syötettä, vaan koe suoritetaan loppuun saakka yhdellä ”panoksella”.
Toisena vaihtoehtona biolaboratoriossa kokeet voidaan toteuttaa 5l vetoisilla reaktoreilla, joissa kaasu kerätään erilliseen kaasunkeräyspussiin ja analysoidaan kuvassa olevan tilavuudenmittasäiliön ja Biogas5000 –kaasuanalysaattorin avulla. Analysaattori tunnistaa kaasuseoksesta metaanin, hiilidioksidin ja hapen tilavuusprosentteina ja rikkivedyn ppm tasolla.
Fermentorit

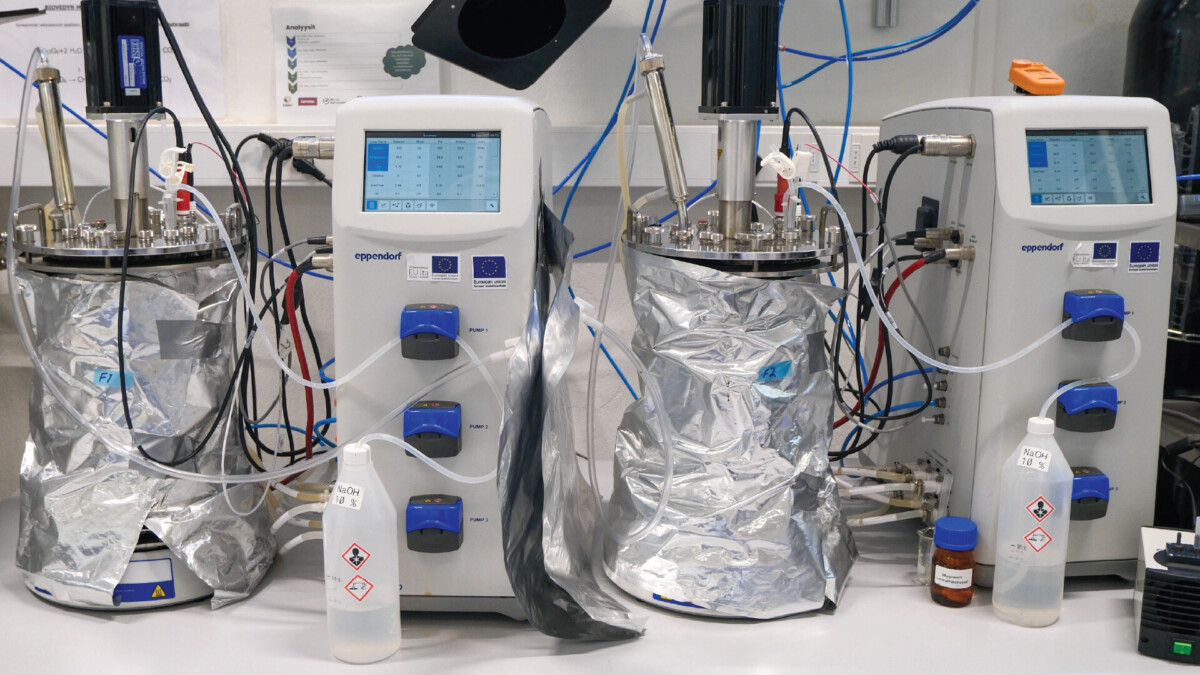

Biolaboratoriossa on kaksi täysin automatisoitua fermentoria mikrobiologiseen tutkimukseen, joita voidaan operoida panos- tai jatkuvatoimisena. Olosuhteet voidaan säätää tarpeen mukaisesti joko hapelliseksi tai hapettomaksi. Fermentoreita voidaan prosessoida sarjassa tai rinnan ja reaktoreiden tilavuus on 5l. Laitteisto käsittää mekaanisen sekoituksen ja lämpötilan säädön aina 5 asteesta 70 asteeseen saakka (vesivaippa & lämpölevy). Ohjausyksikköön on integroitu 3 erillistä pumppua, jotka mahdollistavat mm. ravinteiden syötön ja automaattisen pH:n säädön. Laitteistossa on on-line mittaussensoreina pH, ORP ja O2 ja datan tallennus tietokantaan. Kaasunkeräys mahdollisuus ja nestemäisten lopputuotteiden keräys ja analysointi.

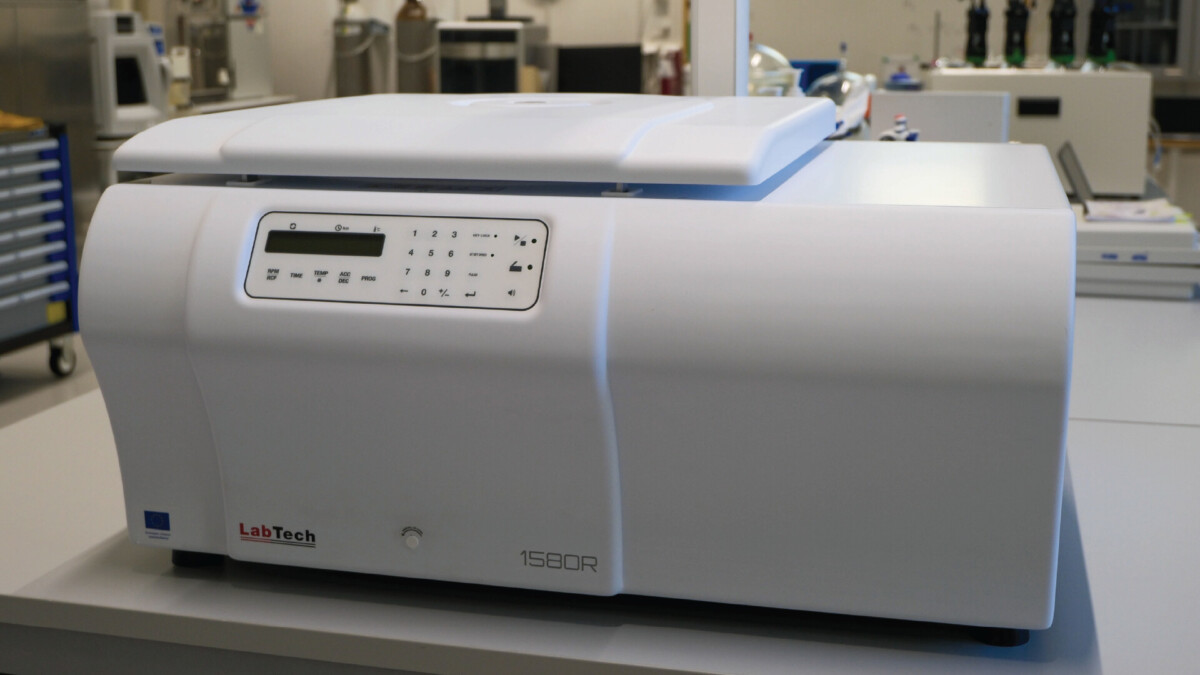

Kasveille, maanäytteille, biomassoille, teollisuuden sivuvirroille, lannoille ja bioprosessien rejekteille tarjottavat analyysit menetelmineen
Kuiva-aineen (TS) ja orgaanisen aineen (VS) määritykset

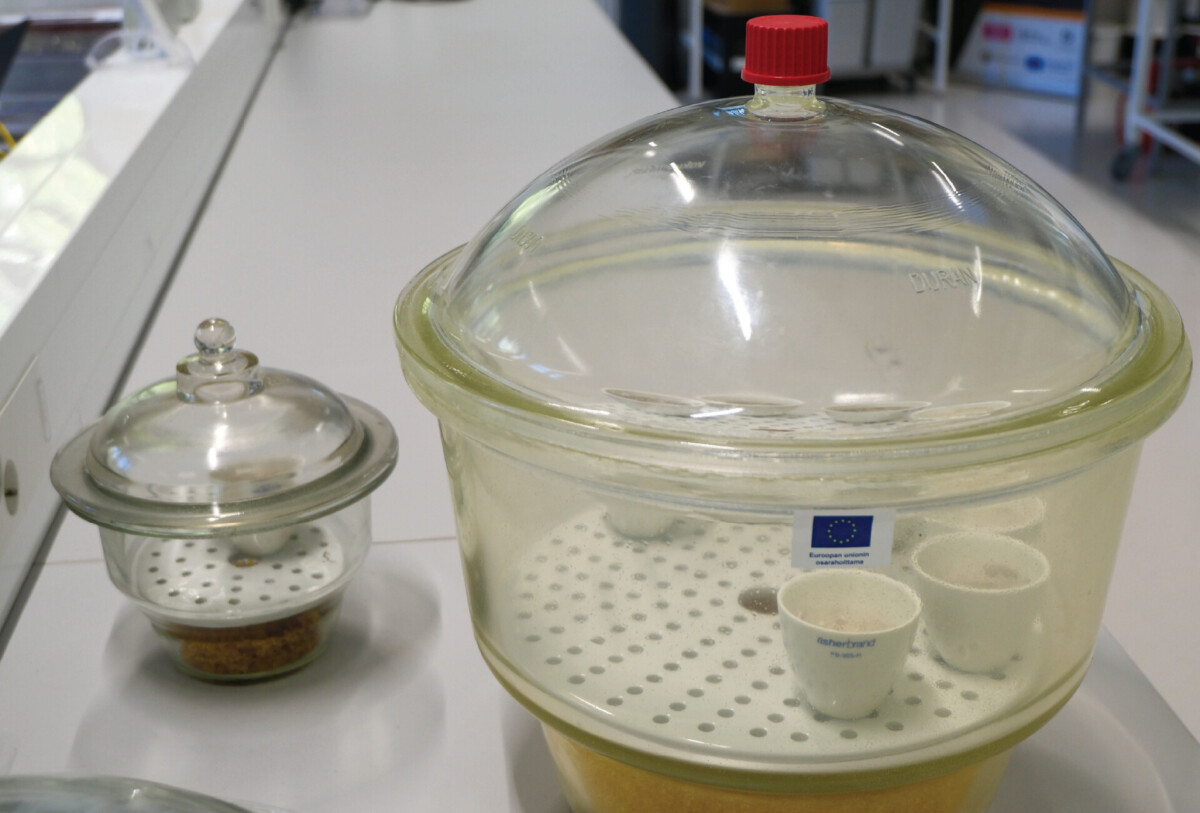

Oleellisena osana biokaasututkimuksia on selvittää syötteen kuiva-aineen ja orgaanisen aineen määrä syötteessä ennen ja jälkeen kokeiden. Määritykset tehdään laboratoriossa perustuen standardiin SFS3008 veden, lietteen ja sedimentin kuiva-aineen ja hehkutusjäännöksen määritys. Määrityksen perusteella voidaan arvioida kuinka hyvin syöte soveltuu biokaasuprosessiin ja TS/VS-reduktioiden perusteella voidaan arvioida miten hyvin materiaali hajoaa prosessissa. Määritykset tehdään vakiopainoon saatetuissa upokkaissa ja jäähdytykset tehdään eksikkaattoreissa.
WTW Multi 3620 IDS –multimittari
Mikrobiologisten sovellusten operointi tarvitsee rinnalleen tarkkaa seuranta-analytiikkaa. Tyypillisimmät paremetrit mitä seurataan, ovat pH, johtokyky, happi ja pelkistyspotentiaali (ORP). Näiden tarkka analytiikka toteutetaan biolaboratoriossa WTW:n kannettavalla multimitarilla, joka soveltuu niin kenttä- kuin laboratoriotyöskentelyyn.
Tasoravistelija
Edmund Bühlerin SM 30 C Control tasoravistelijan avulla voidaan esikäsitellä laboratorion näytteitä. Tasoravistelija mahdollistaa myös standardin SFS-EN 13037 “Maanparannusaineet ja kasvualustat pH-arvon määrittäminen” mukaiset pH:n määritykset sekä standardin SFS-EN 13038 “Maanparannusaineet ja kasvualustat sähkönjohtavuuden määrittäminen” mukaiset sähköjohtokyvyn määritykset. Standardin mukaisia määrityksiä hyödynnetään mm. maanparannusaine ja kierrätyslannoite tutkimustyössä sekä biokaasukokeiden syötemateriaalien pH:n määrityksessä.
Automaattititraattori rasvahappojen ja alkaliteetin määrittämiseksi
Mikrobiologisten sovellusten operointi tarvitsee rinnalleen tarkkaa seuranta-analytiikkaa. Tyypillisimmät paremetrit mitä seurataan niin biovedyn kuin biokaasun tuotannossa ovat mikrobien aineenvaihdunnassa muodostuvat rasvahapot ja alkaliteetti.
Alkaliteetti kuvaa prosessin kykyä vastustaa pH:n muutosta ja sitä aiheuttavat hydroksidien, karbonaattien ja vetykarbonaattien lisäksi silikaatit, fosfaatit, boraatit, arsenaatit ja aluminaatit. Alkaliteetti kuvaa reaktorin/prosessin puskurikapasiteettia ja se ilmoitetaan muodossa mg CaCO3/l tai mmol/l. Biokaasulaitoksessa suositeltava taso on välillä 3500–5000 mg CaCO3/l.
Haihtuvien rasvahappojen eli VFA:n (Volatile Fatty Acids) pitoisuuden määrittämisellä voidaan todeta bioprosessin toimivuus. Määritys perustuu näytteen keittämiseen happamassa, jotta (Bi) karbonaatit hajoavat ja hiilidioksidi poistuu. Toimiva bioprosessi on riippuvainen siinä esiintyvien bakteerien välillä vallitsevasta tasapainosta. Mikäli tämä tasapaino horjuu, haponmuodostajabakteerien tuottamien haihtuvien rasvahappojen pitoisuus nousee tiputtaen pH:n haitallisen matalaksi. VFA:n määrityksellä voidaan siis todeta optimaalinen rasvahappojen taso ja ohjata mikrobiologista prosessia oikeaan suuntaan.
Lämpökaapit
Bio- ja kiertotalouden laboratorion käytössä on neljä lämpökaappia/inkubaattoria. Lämpökaapit mahdollistavat hallitut lämpöolosuhteet ja niitä voidaan käyttää laboratoriossa näytteiden kuivaukseen, sterilointiin sekä muuhun esikäsittelyyn. Bio- ja kiertotalouden laboratoriossa tyypillisimpiä lämpökaappien käyttökohteita ovat biokaasupanoskokeet, joissa lämpökaapit mahdollistavat mesofiiliset tai termofiiliset lämpötilaolosuhteet sekä kasvatuskokeiden kasvinäytteiden kuivaus ennen analysointia. Inkubaattoreita eli elatuskaappeja taas käytetään tavallisimmin silloin, kun näytteitä halutaan inkuboida.
Kuvassa keskellä myös mm. TS/VS määrityksissä käytettävä hehkutusuuni, joka mahdollistaa lämpökaappeja korkeammat lämpötilat.
Maanparannusaineet ja kierrätyslannoitteet
Kaarikasvihuone (18 m2)

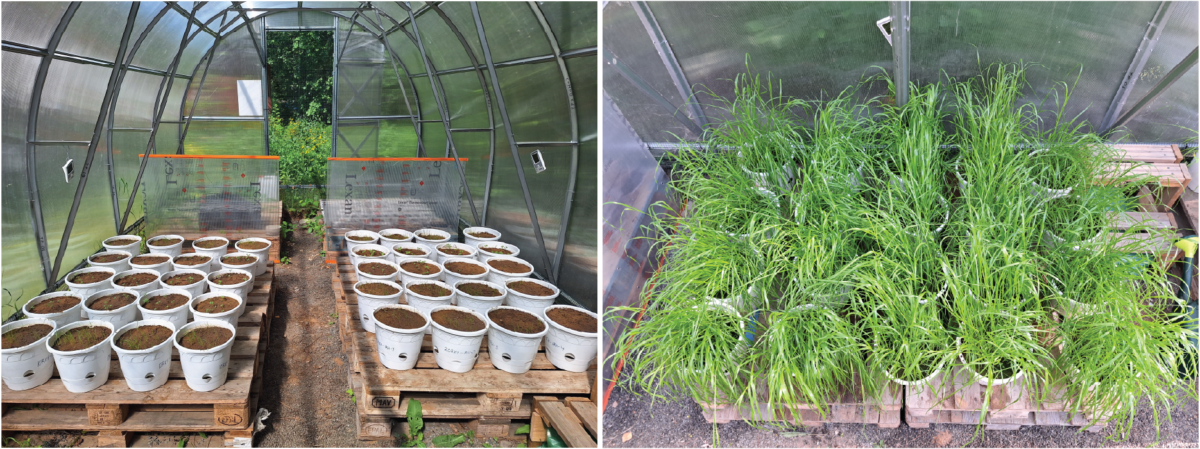

Kasvihuone mahdollistaa kierrätyslannoitteiden ja maanparannusaineiden tutkimus- ja kehittämistyön perustuen alihyödynnettyihin sivuvirtoihin. Kasvihuoneeseen mahtuu kerrallaan noin 100-150 kappaletta multatilavuudeltaan 6 litran ja vesivarastoltaan 2 litran altakasteluruukkuja (Ø 25 cm). Ruukkujen järjestys voidaan satunnaistaa ja tyypillisesti testimatriisit toistetaan 3-4 rinnakkaisessa ruukussa. Myös erilaisten kasvualustojen testaaminen on mahdollista. Kasvatuskokeiden koeasettelu voidaan toteuttaa vastaamaan maataloudessa käytettäviä kylvö-, lannoite- ja kalkitusmääriä suhteuttamalla nämä ruukkumittakaavaan.
Välinehuolto
DEKO 260 pesu- ja desinfiointikone
Laadukkaan välinehuollon bio- ja kiertotalouden laboratoriossa tarjoaa DEKO 260 pesu- ja desinfiointikone, joka täyttää standardien EN ISO 15883-1 ja EN ISO 15883-2 vaatimukset. Pesukone mahdollistaa tehokkaat ja nopeat pesu- ja desinfiointiohjelmat laboratorion tarpeisiin tarjoten samalla korkean kokonaispesukapasiteetin. Pesukone soveltuu erilaisille laboratorion käyttöastioille, 10 litran muovisangosta 20 ml mittapulloon.
Merckin Elix Essential ja Synergy vedenpuhdistusjärjestelmät
Merckin Elix Essential vedenpuhdistusjärjestelmä ja 60 litran säiliö ionivaihdetulle vedelle. Elix Essential tuottaa ionivaihdettua vettä (15 l/h) eli puhdasta vettä (tyyppi 2) laboratorion tarpeisiin. Ionivaihdettua vettä käytetään mm. yleisissä laboratoriosovelluksissa, kuten elektrodien huuhtelussa, näytteiden laimentamisessa, liuosten valmistamisessa sekä syötteenä ultrapuhtaan veden (tyypin 1) vedenpuhdistusjärjestelmään (Synergy).
Ionivaihdettuvesi varastoidaan 60 litran polyeteenisäiliöön, joka on suunniteltu minimoimaan mahdolliset saastumisriskit veden varastoinnin aikana. Vesisäiliöstä on myös mahdollista johtaa ionivaihdettuavettä laboratorion pesukoneen käyttöön astioiden loppuhuuhteluun.

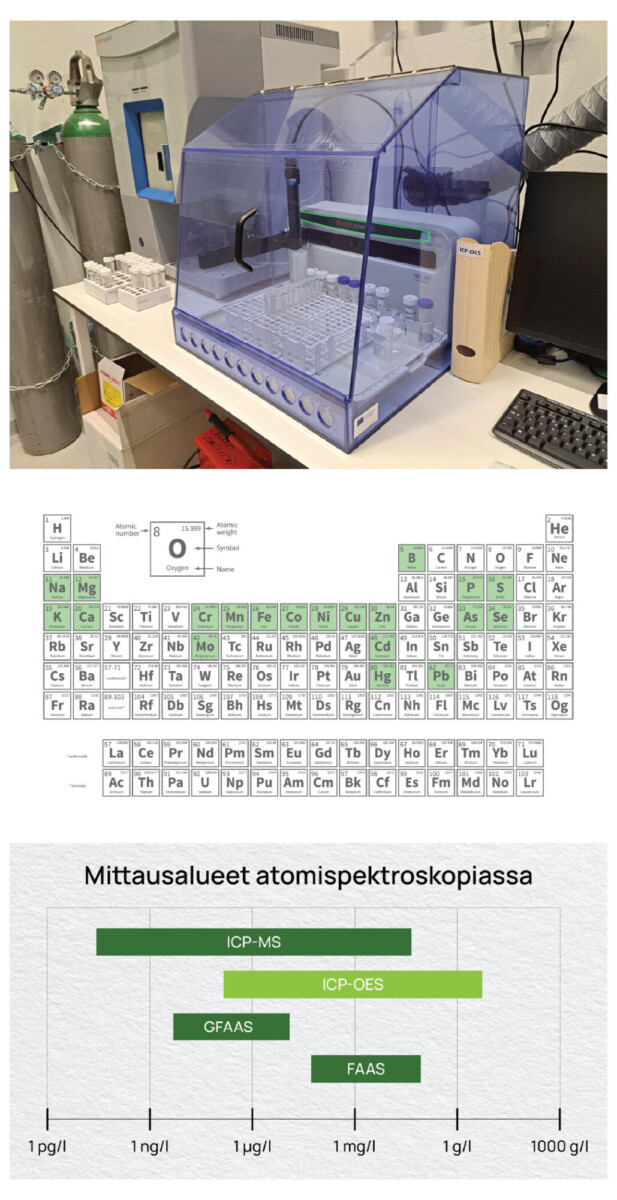

Merck Synergy vedenpuhdistusjärjestelmä tuottaa ultrapuhdasta vettä (1,5l/min) laboratorion tarpeisiin. Korkealaatuista ultrapuhdastavettä (tyyppi 1) käytetään kriittisimmissä sovelluksissa ja edistyneissä analyyttisissa menetelmissä, kuten ICP-OES laitteistossa.
